Informationen zum Radstand-System, Achsbefestigungen und Zubehör

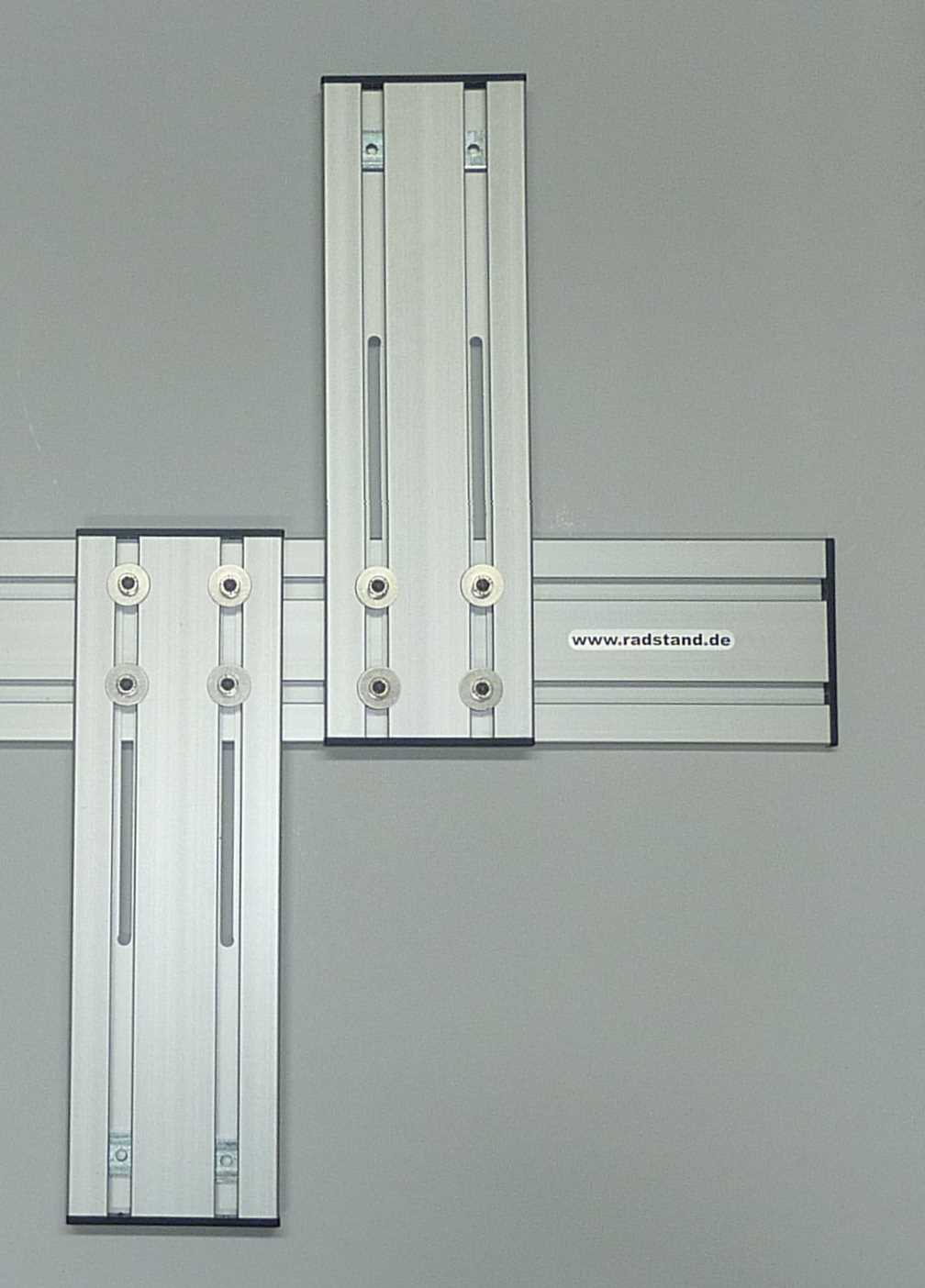

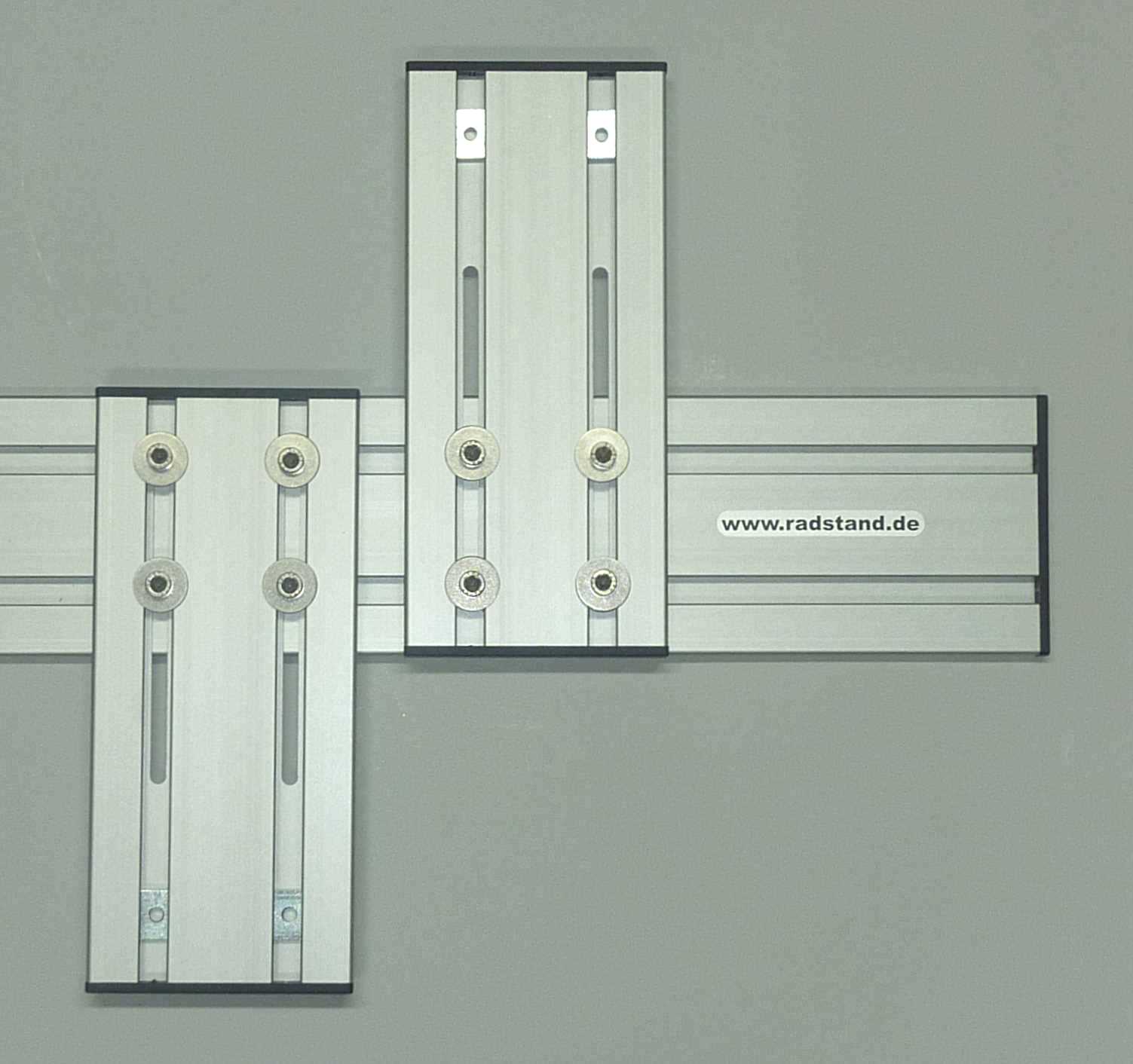

Grundsystem
Das Grundsystem bildet die Basis des Radstand-Trägers. Es wird fahrzeugspezifisch befestigt und dient als Aufnahme für die Achsbefestigungen.
Je nach Fahrzeug und Fahrradgeometrie kann zwischen Standard- und verlängerten Zwischenprofilen gewählt werden.
- Grundsystem für zwei Fahrräder
- variable Einstellung der Fahrradposition
- kombinierbar mit unterschiedlichen Achsadaptern
- fahrzeugspezifische Befestigung
Das Grundsystem finden Sie in der Kategorie Fahrradträger. Es besteht aus einem Basisprofil, zwei Zwischenprofilen und den fahrzeugspezifischen Befestigungselementen.

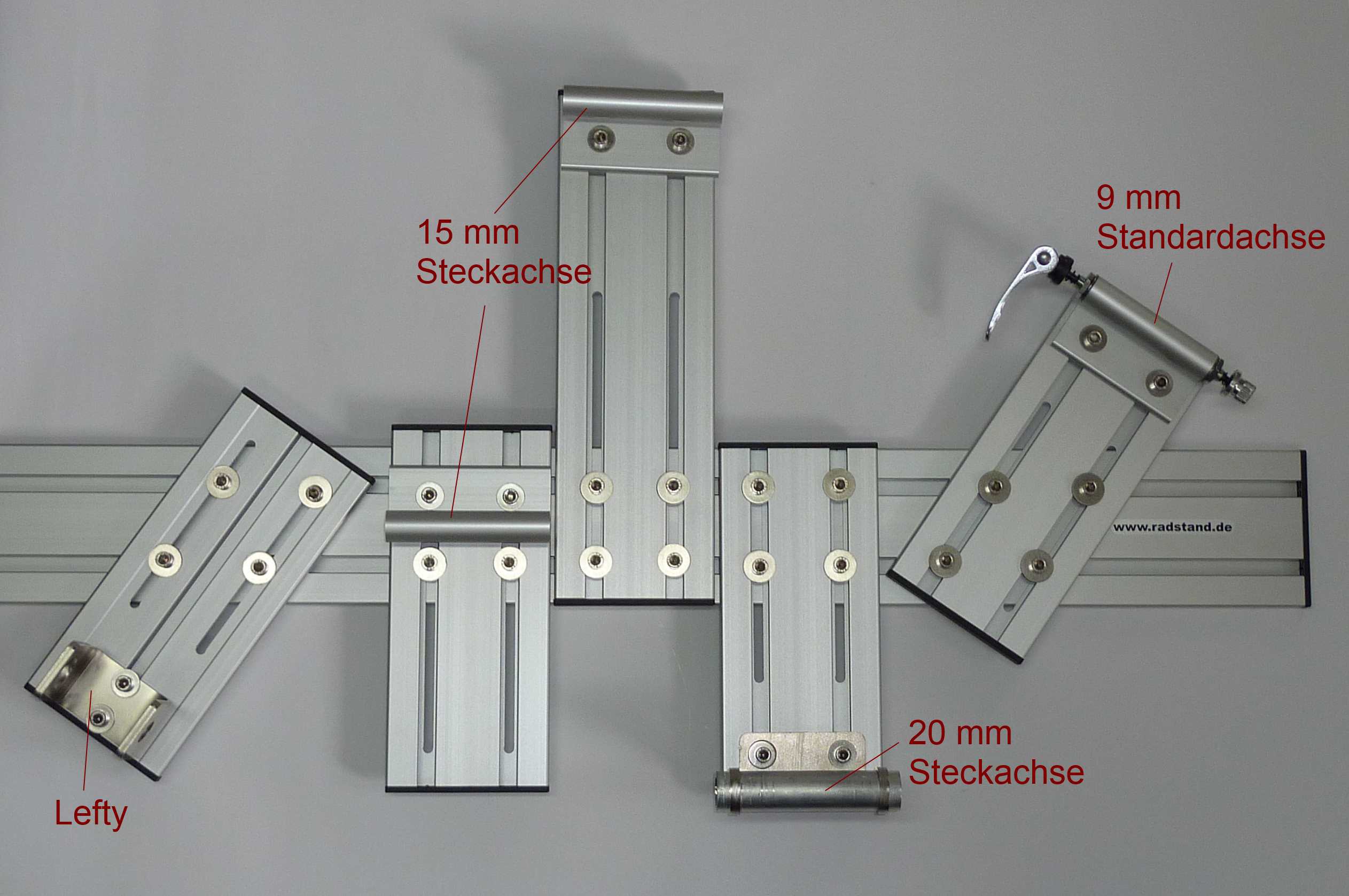

Achsbefestigungen
Das Grundsystem muss mit den zu den Fahrrädern passenden Achsadaptern kombiniert werden.
Die folgenden Achsadapter sind in der Kategorie Zubehör erhältlich:
- 9 mm Adapter
- 12 mm x 100 mm Steckachsenadapter
- 15 mm x 100 mm Steckachsenadapter
- 15 mm x 110 mm Steckachsenadapter
- 15 mm x 142 mm Steckachsenadapter
- 15 mm x 150 mm Steckachsenadapter
- Leftyadapter

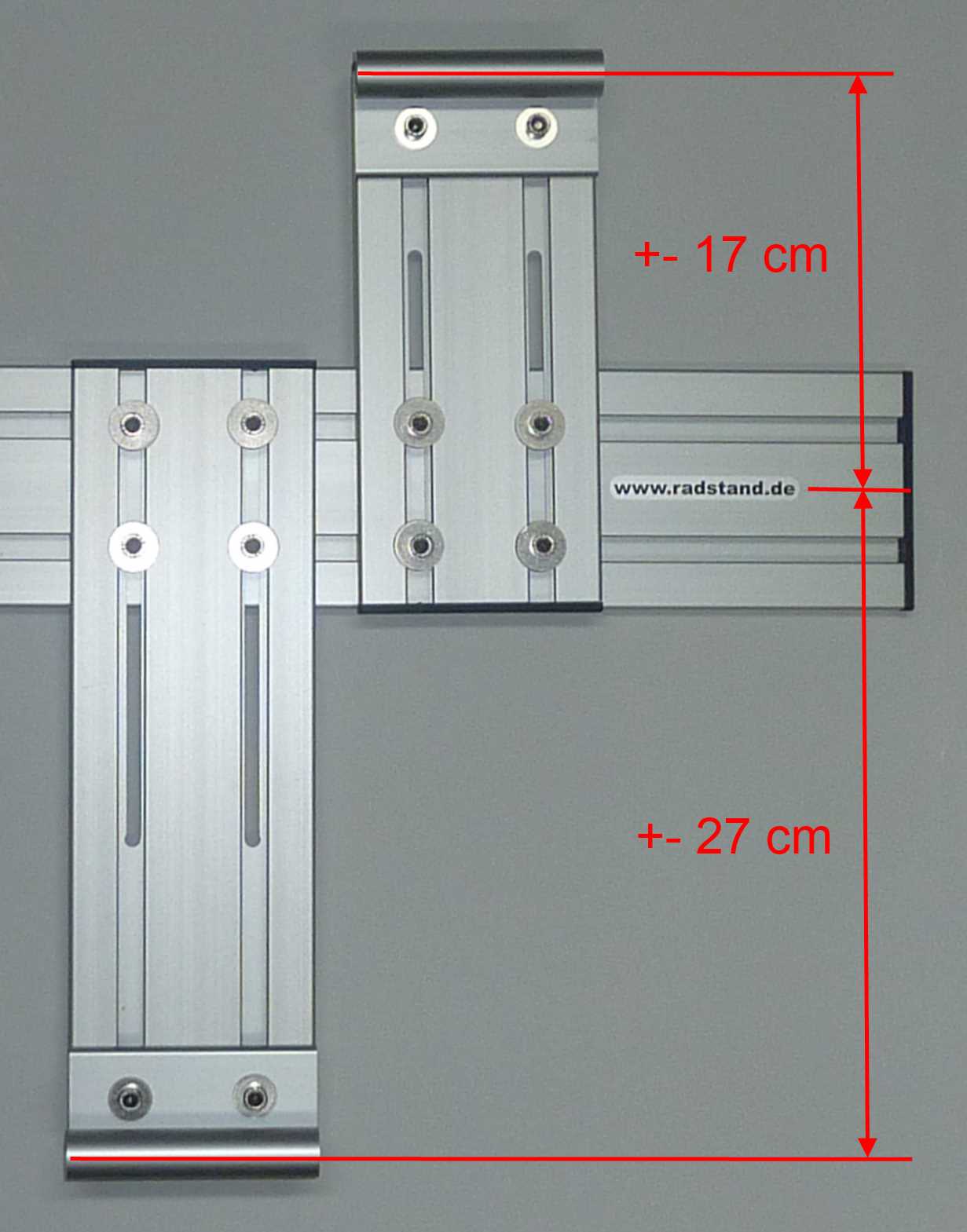

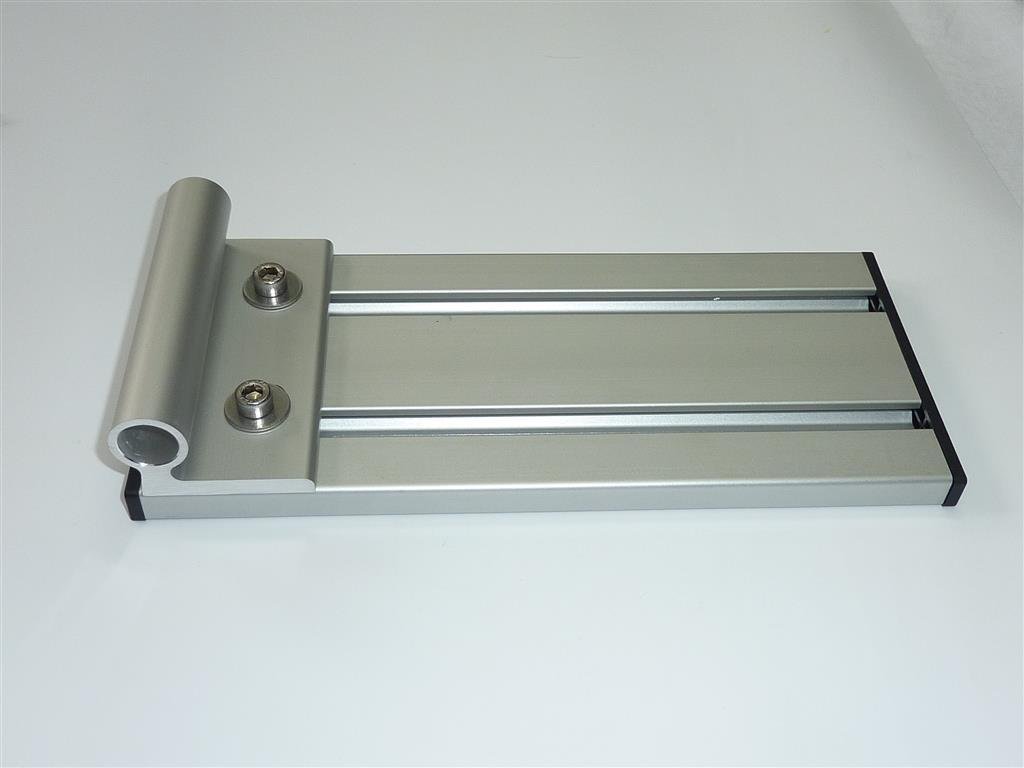

Die Zwischenprofile gibt es in einer Standard- und in einer verlängerten Version.
Beim Standard kann die Gabel von der Trägermitte um +- 17 cm nach vorne und hinten verschoben werden.
Mit der verlängerten Version der Befestigungsprofile erreichen Sie eine Verstellbarkeit von +- 27 cm.

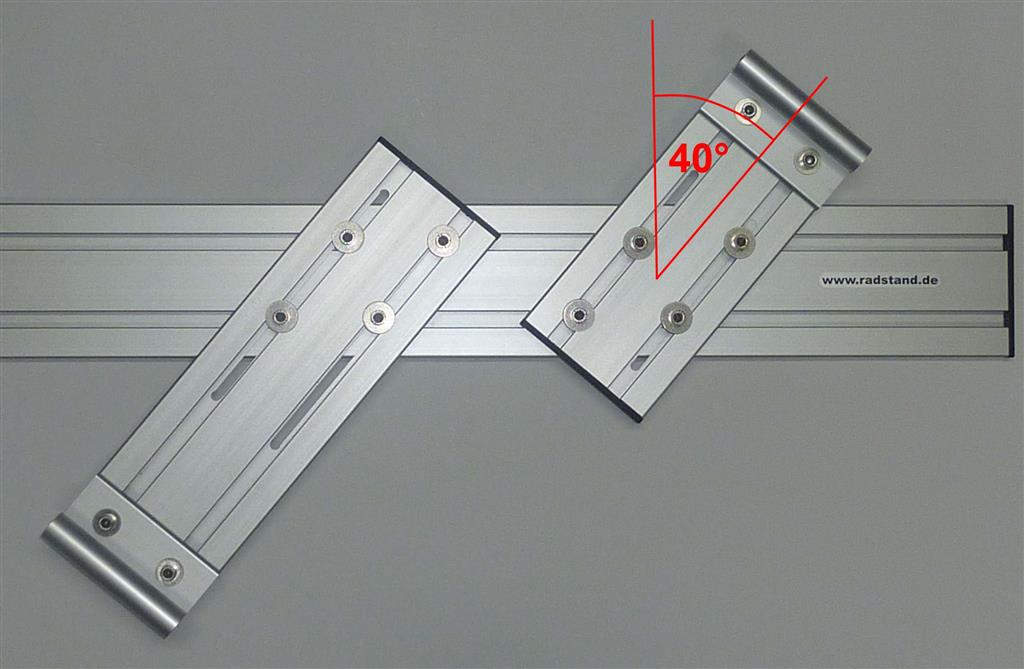

Auf der Trägerbreite kann jede beliebige Position gewählt werden. Durch das Langloch-Nutensystem ist eine große Winkeleinstellung möglich. Die Winkeleinstellung sollte aber +-40° nicht überschreiten.
Die Positionierung und Justage kann mit bereits montierten Fahrrädern erfolgen.
Die Version B gewährleistet eine hohe Stabilität mit gleichzeitig maximaler Flexibilität der Positionierung für alle Achstypen.
Die Aufnahmen haben folgende Abstände von Achsmitte zum Fahrzeugboden:
- 9 mm Adapter = 32 mm
- 15/12 mm Steckachsenadapter = 32 mm
- 12 mm Steckachsenadapter = 32 mm
- 20 mm Steckachsenadapter = 52 mm
- Leftyadapter = 50 mm
Befestigungsvarianten
Die Befestigung des Radstand-Systems erfolgt je nach Fahrzeugmodell über vorhandene Befestigungspunkte, Schienen, Ösen oder fahrzeugspezifische Adapter.
Dadurch bleibt das System flexibel und kann auf viele verschiedene Fahrzeuge angepasst werden.
- Klicksysteme
- Hakenschrauben
- Winkelbefestigungen
- Einziehgewinde
- Schienenbefestigungen
- Adapterstücke

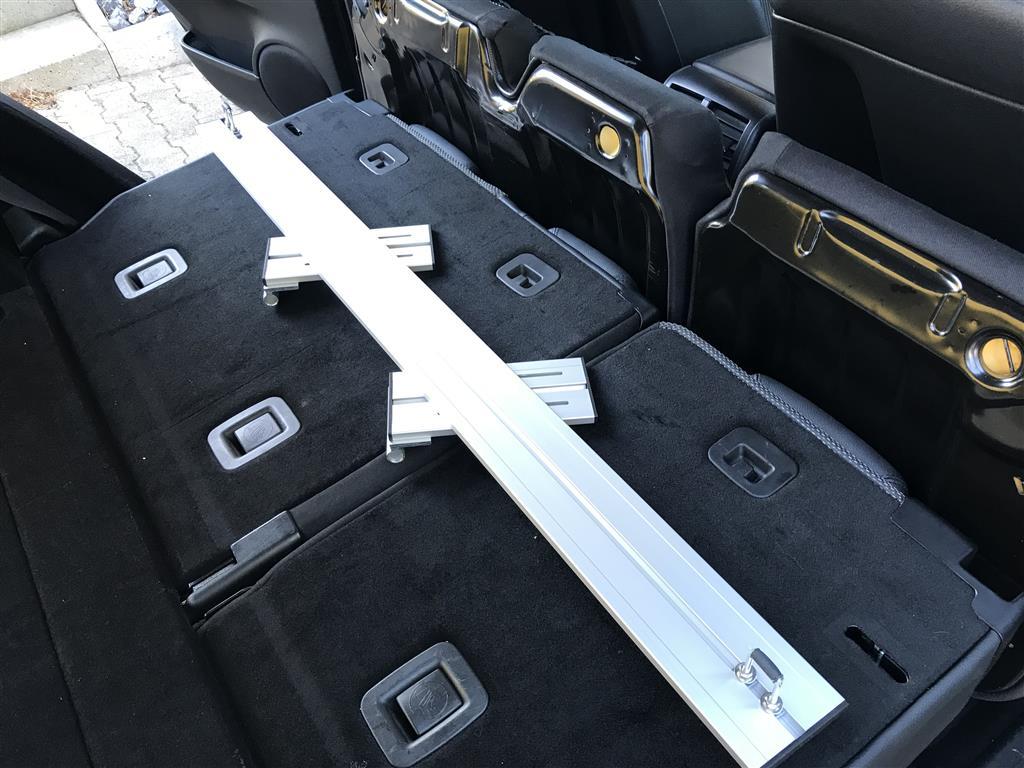

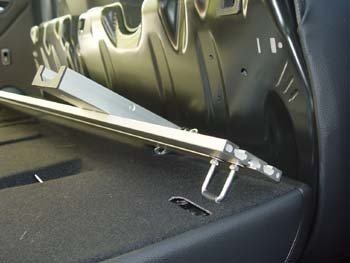

Klicksystem
Bei Fahrzeugen mit vorhandenem Klicksystem kann der Träger direkt an den vorhandenen Aufnahmen befestigt werden.
Diese Lösung ist besonders komfortabel, da der Träger schnell eingesetzt und wieder entfernt werden kann.

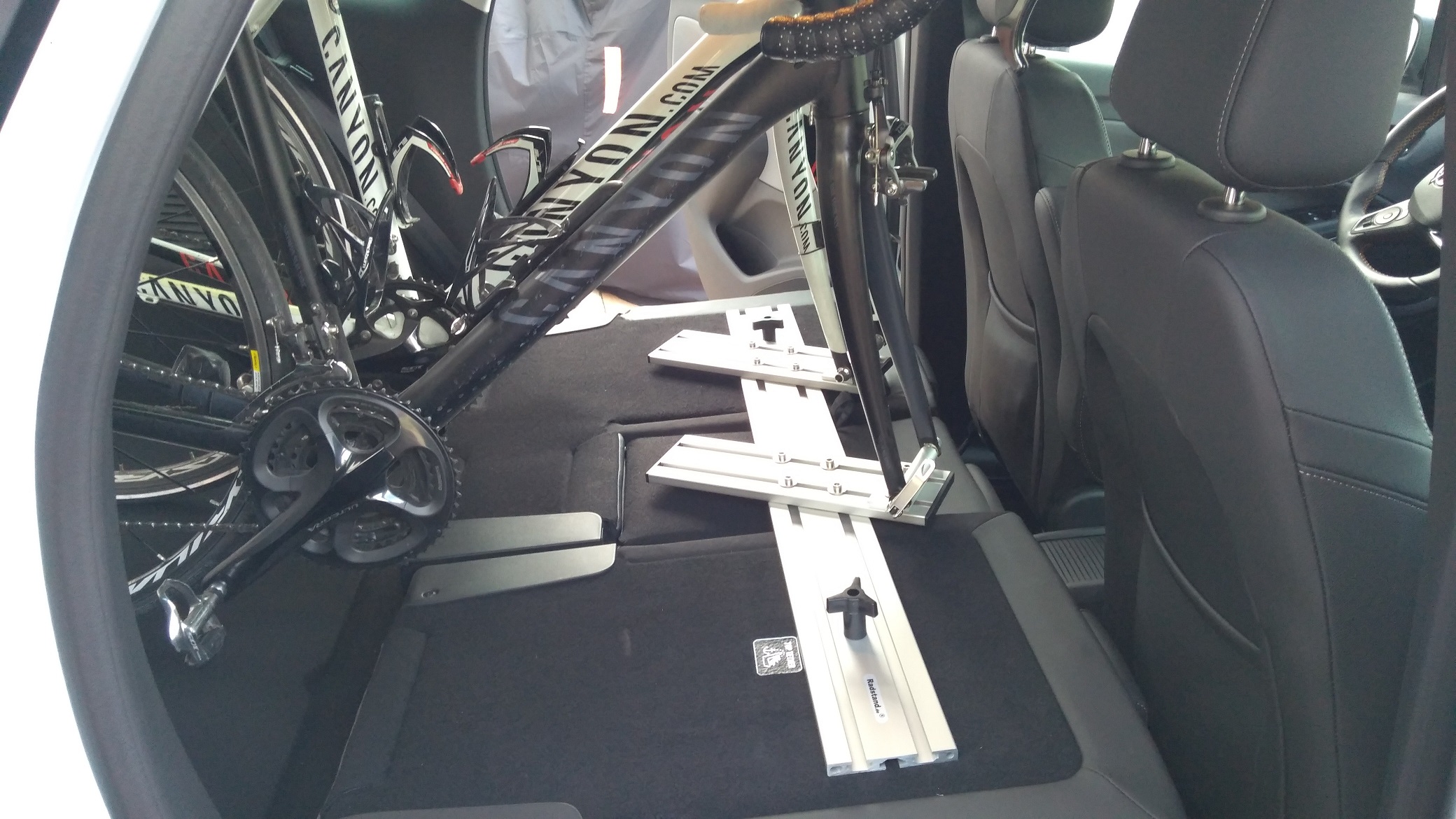

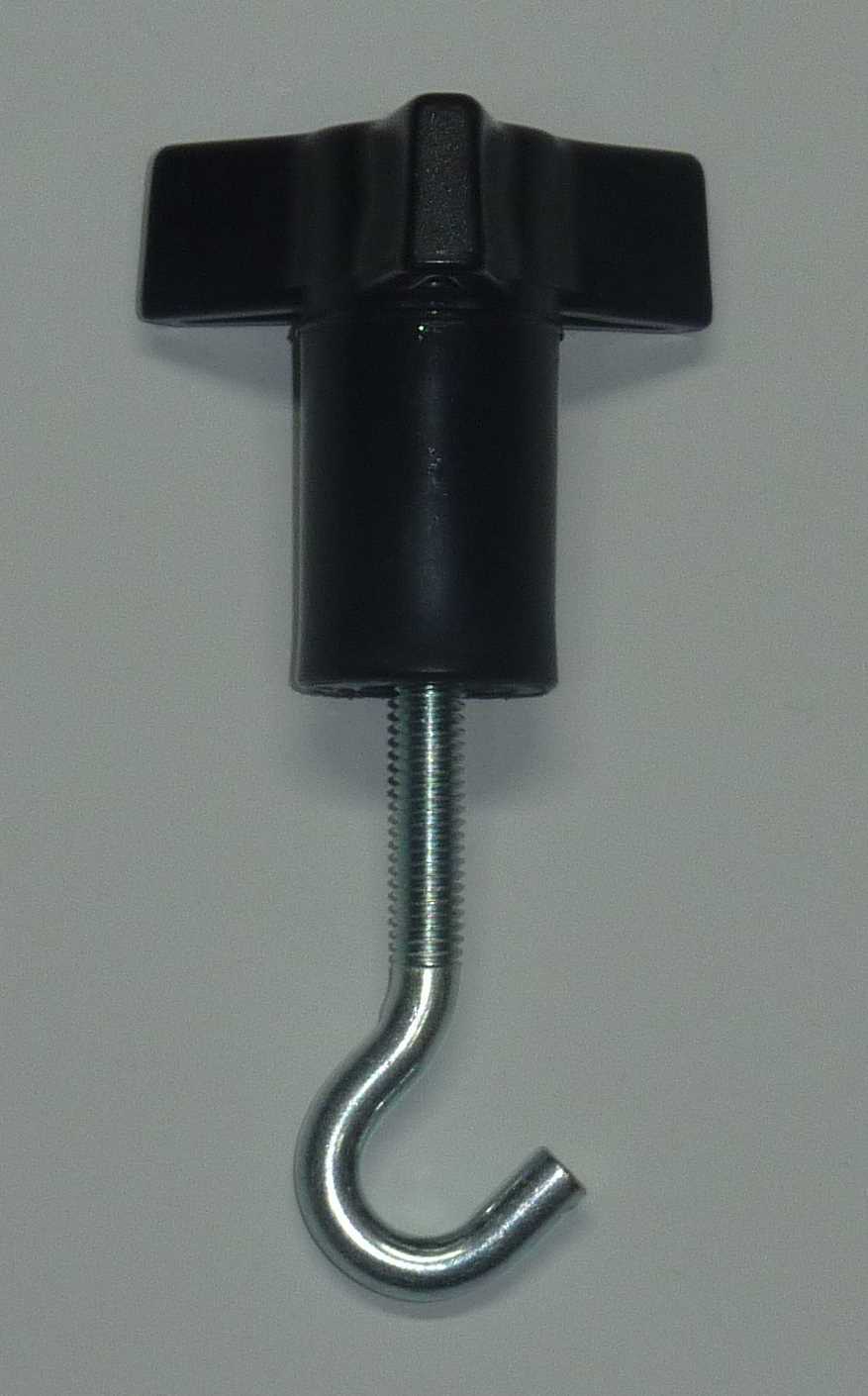

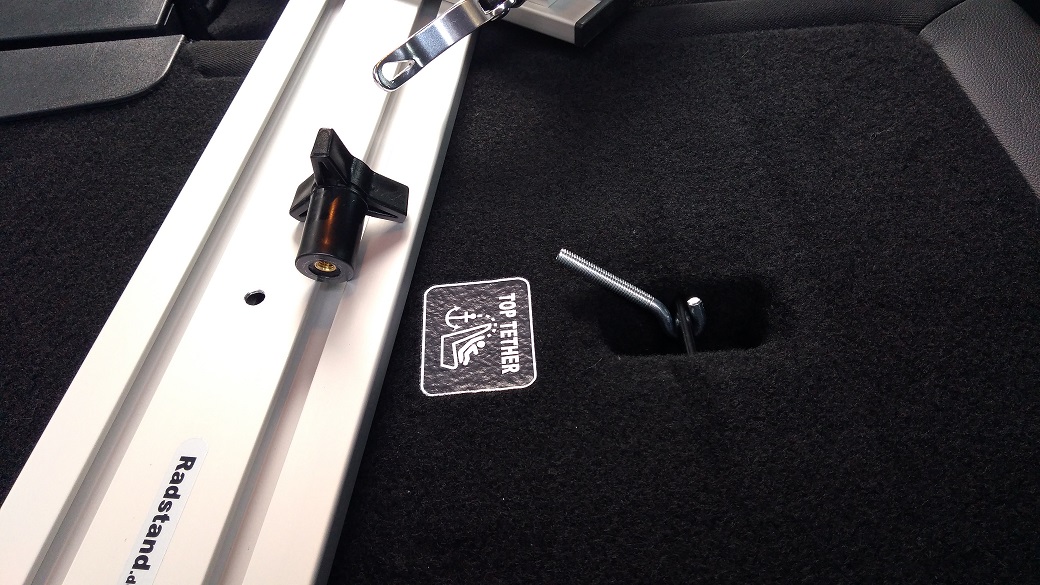

Hakenschrauben
Die Befestigung mit Hakenschrauben eignet sich für Fahrzeuge mit geeigneten Befestigungsstellen im Bereich der umgeklappten Rücksitzlehnen oder im Kofferraumboden.
Die Verbindung erfolgt über Hakenschrauben und Sterngriffmuttern.

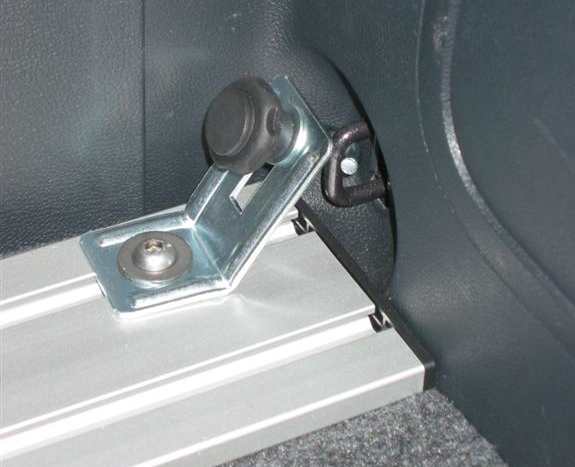

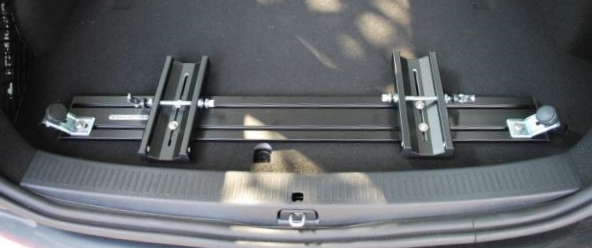

Winkelbefestigung
Die Winkelbefestigung wird genutzt, wenn geeignete Ösen oder Befestigungspunkte im Fahrzeug vorhanden sind.
Dabei wird der Träger über Winkel mit dem Fahrzeug verbunden.

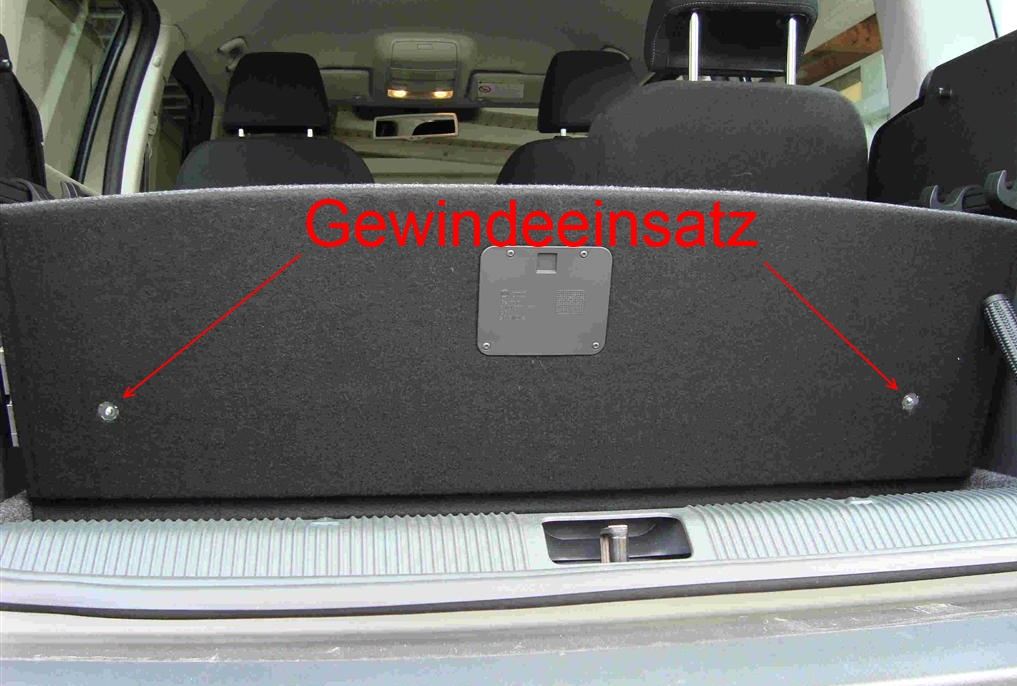

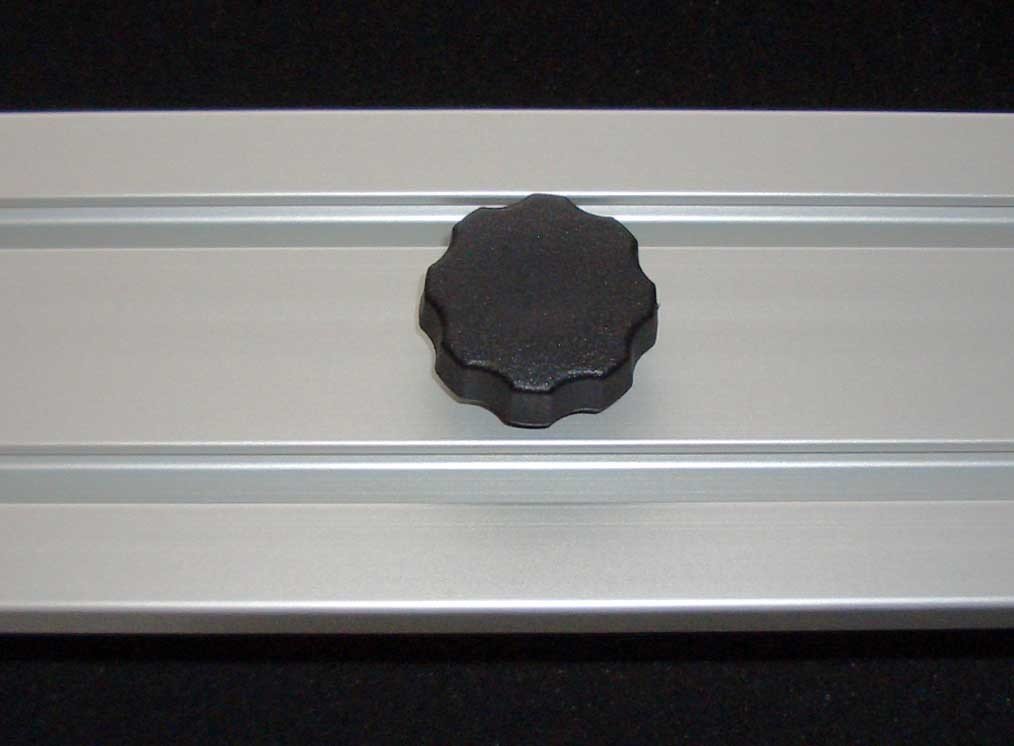

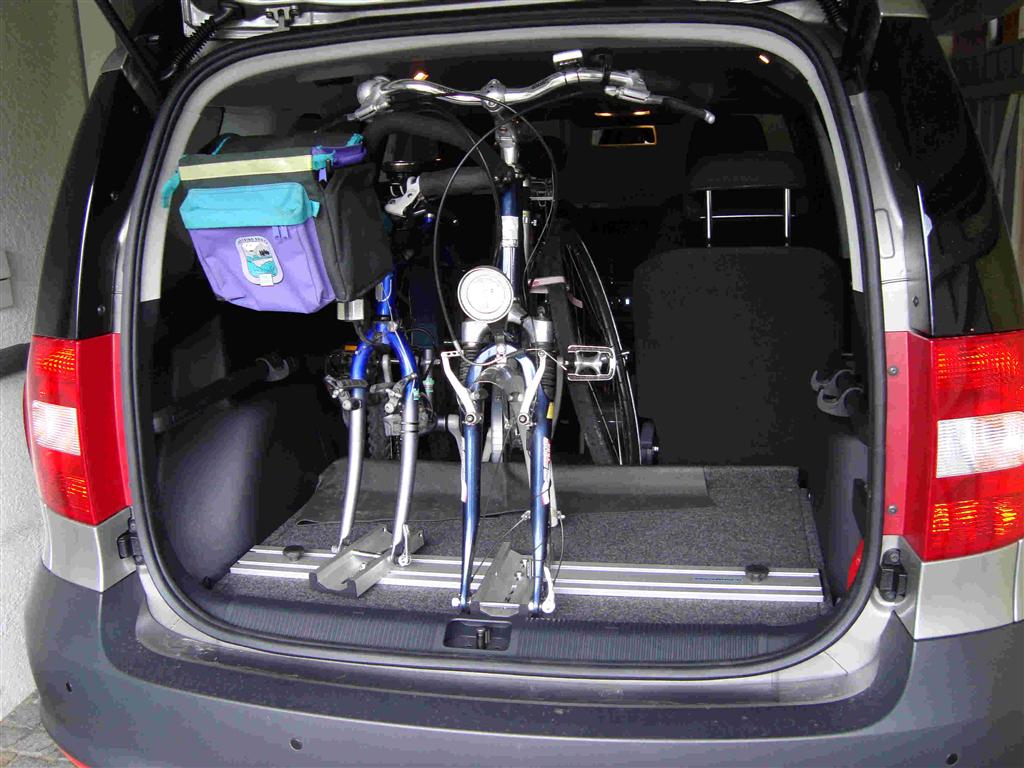

Einziehgewinde
Einziehgewinde können bei Fahrzeugen mit geeignetem Einlegeboden eingesetzt werden. Sie ermöglichen eine stabile und dauerhafte Befestigung.
Diese Variante eignet sich besonders, wenn keine vorhandenen Befestigungspunkte genutzt werden können.

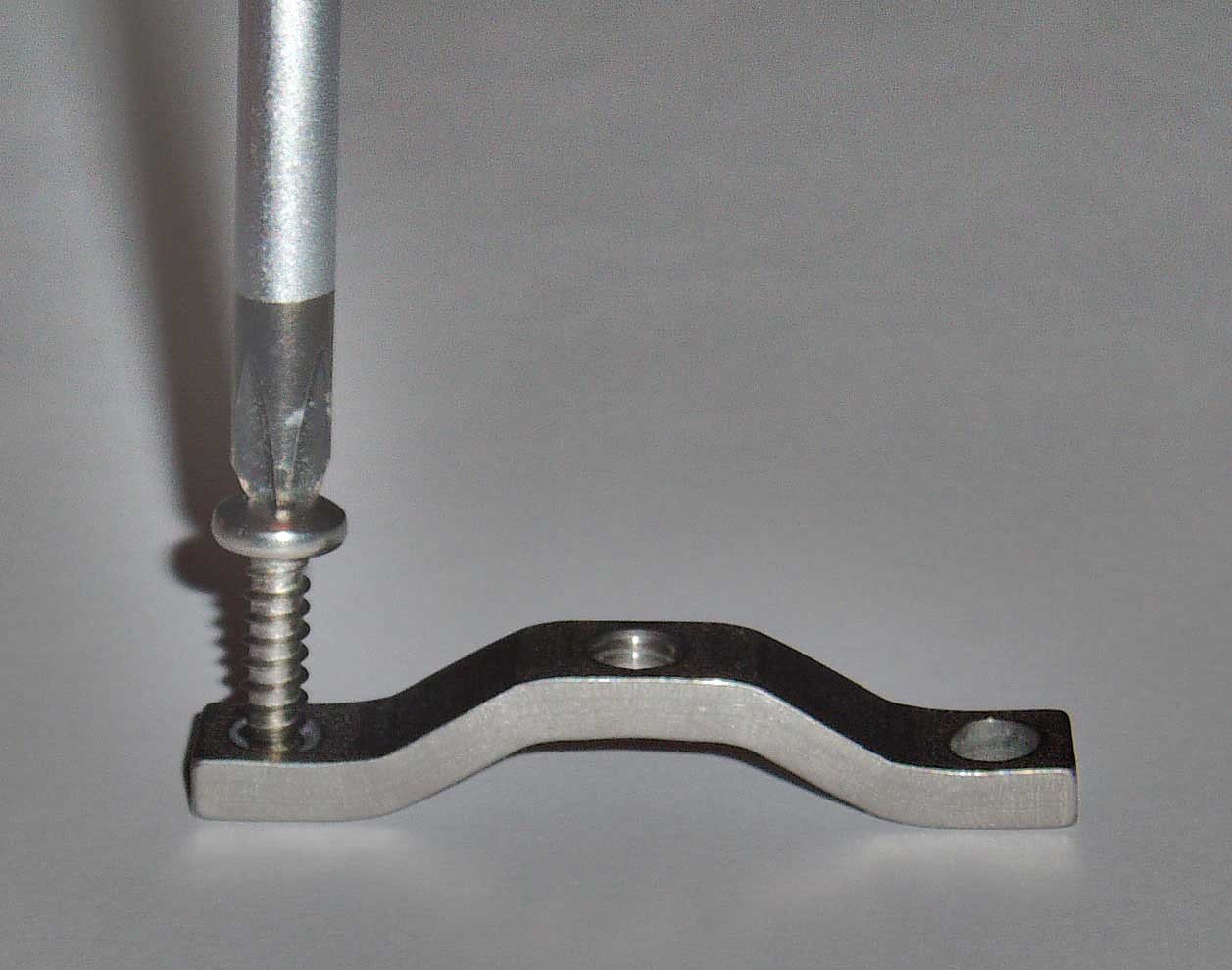

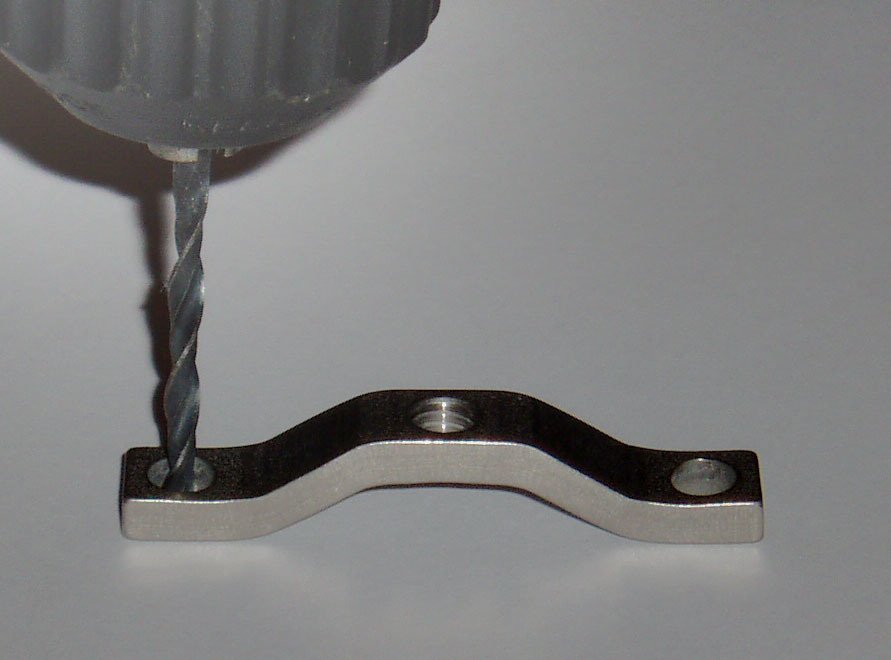

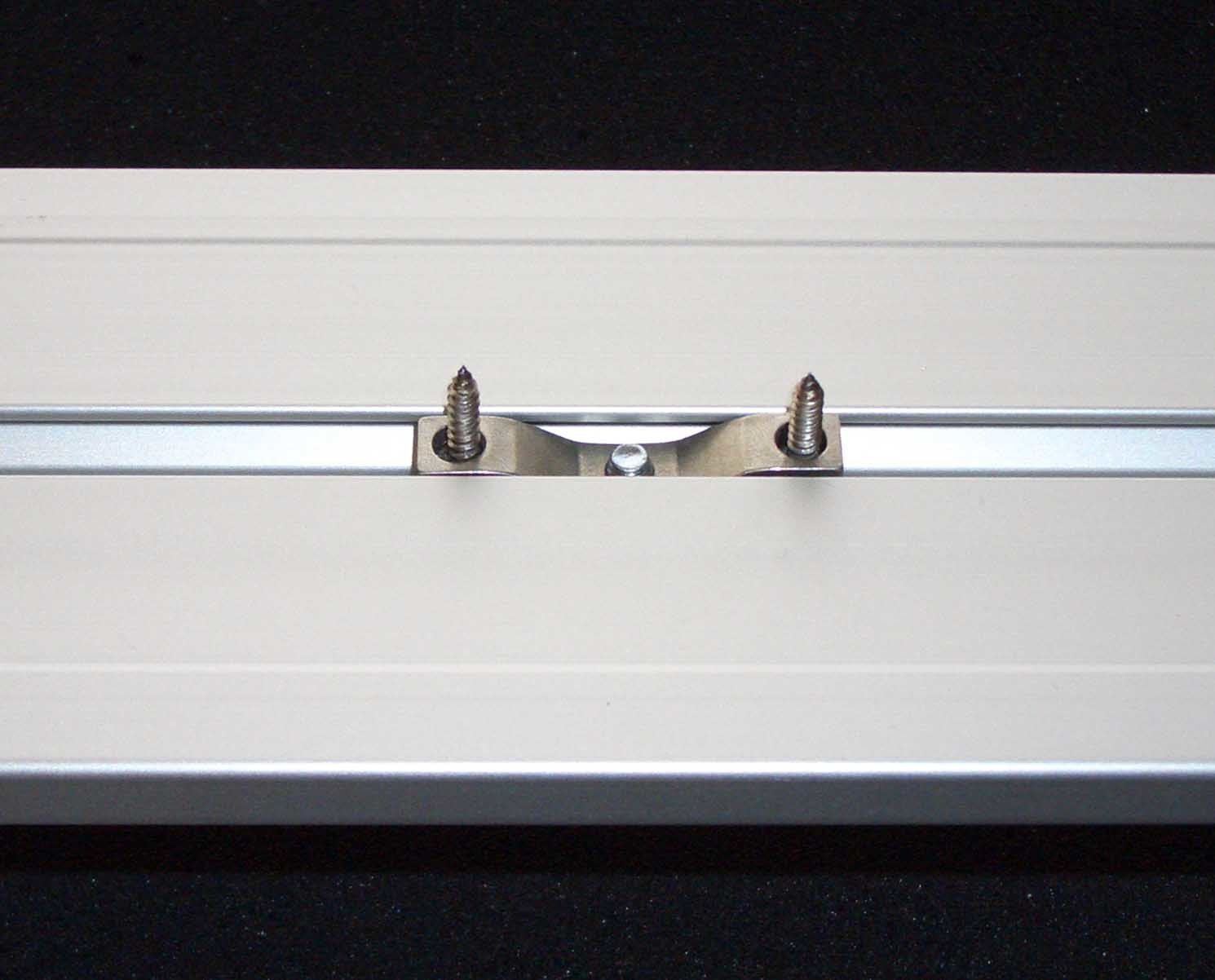

Adapterstücke
Sind keinerlei Befestigungspunkte im Fahrzeug auffindbar, an denen der Träger befestigt werden könnte, so gibt es oft die Möglichkeit, Adapterstücke in die Sitzlehnenrückenseiten zu verschrauben. .
Hierzu müssten 2 Adapterstücke verschraubt werden. Vier zu bohrende 3 mm Löcher sind kaum sichtbar. Die Adapterstücke und Schrauben sind aus Edelstahl und können im Fahrzeug eingebaut bleiben, so dass der Träger bei Bedarf schnell mit 2 Sterngriffschrauben montiert werden kann. Im eingebauten Zustand liegt der Adapter genau in der Nut des Trägers und verbessert somit die Stabilität.
Maße [mm]: 52 x 9,5 x 9 (l x b x h)

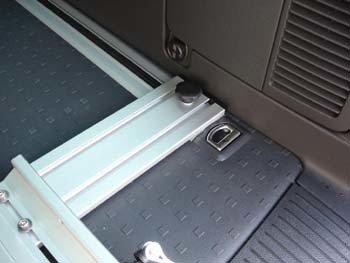

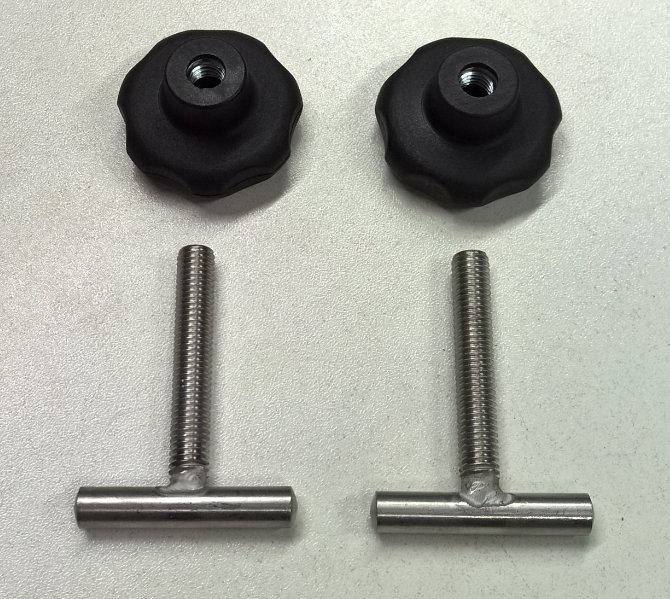

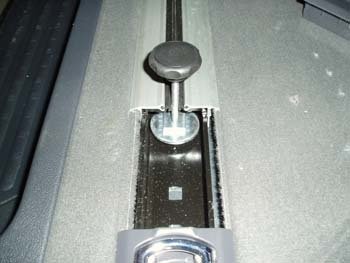

Schienenbefestigung
Bei Fahrzeugen mit Bodenschienen oder Airline-Schienen kann der Träger über passende Nutensteine oder Schienenbefestigungen verankert werden.
Diese Lösung eignet sich besonders für Fahrzeuge wie Transporter, Vans oder Fahrzeuge mit flexiblem Sitzsystem.

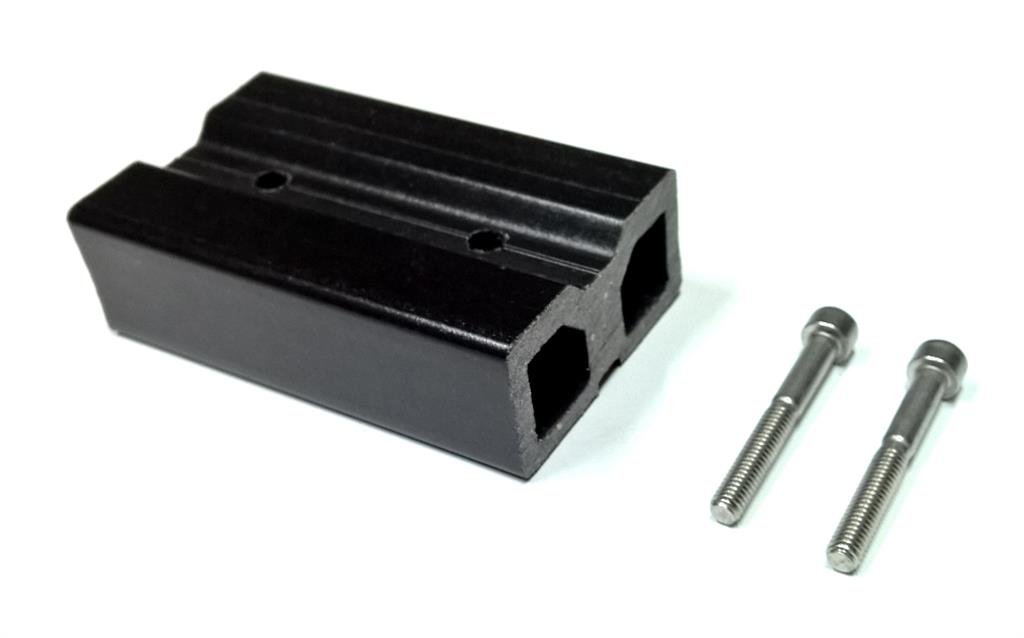

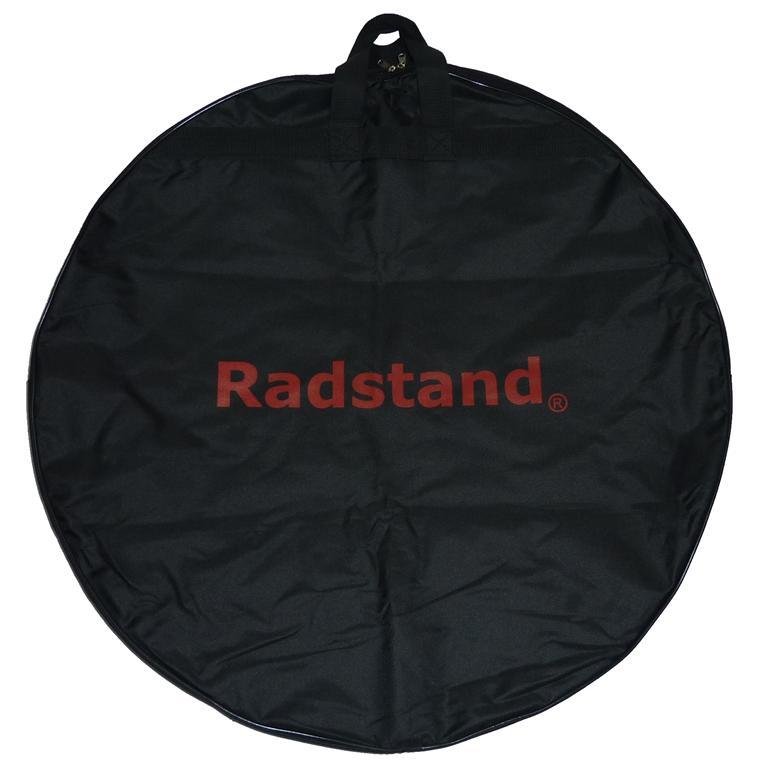

Zubehör
Das Zubehör erweitert die Einsatzmöglichkeiten des Radstand-Systems und sorgt für eine optimale Anpassung an Fahrrad und Fahrzeug.
- Vorderradhalterungen
- Laufradtaschen
- Fahrradhüllen

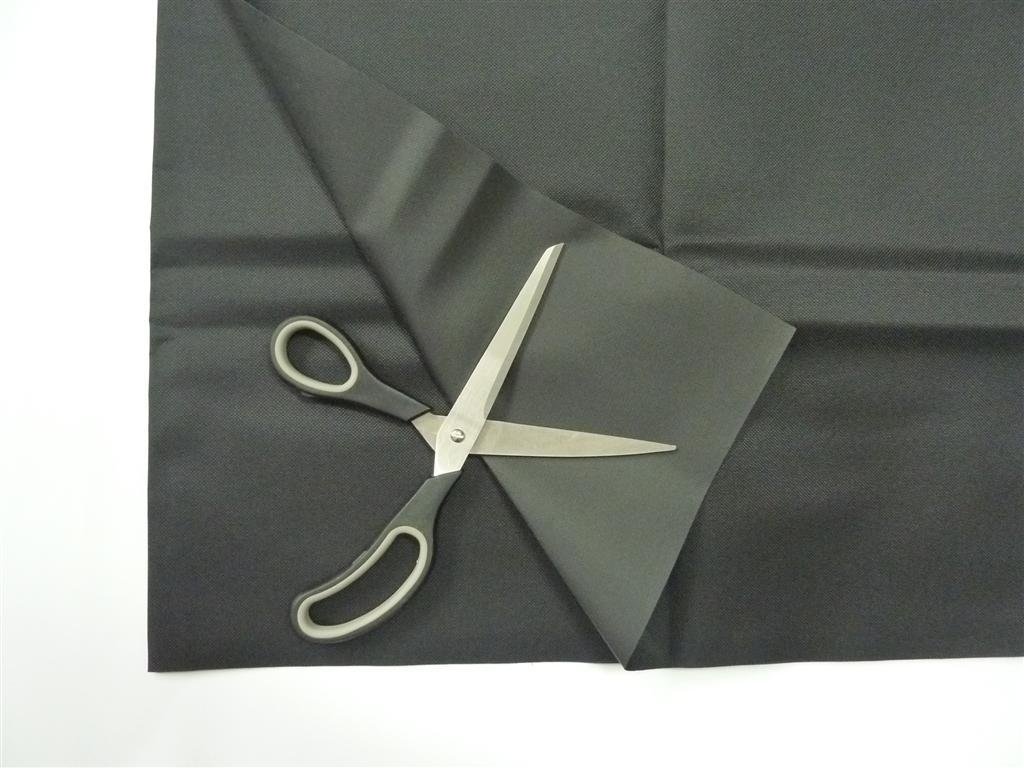

- Bodenmatten
- Zurrbänder
- Adapter und Ersatzteile
